TK706 通科模具加工仿真实训软件

资料下载

一、产品概述

本产品是依据教育部《职业教育数字校园建设规范》与中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实训和鉴定设备通用技术规范》，城乡建设部、教育部相关专业教学大纲，为缓解我加工制造类专业传统实验实训教学环节的不足、提高学生的职业技能水平为目的而研制。内容包含动作原理、模具图纸、基本工序、拆卸实训、装配实训、模具加工设备、模具加工过程、注塑机与压力机等8个仿真实训子系统。每个仿真个实训子系统包含有若干个实训项目。软件采用三维可视化控制与数据库技术而制作，具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示，可供学习者自行仿真训练。本软件集情景教学、互动实训功能于一体，发挥“信息技术对教育发展具有革命性影响”的重大作用，对加快实现模具制造专业教学与实践教学的信息化、现代化，解决或缓解模具加工技术等专业实习中存在的诸多难题，将发挥不可替代的作用。

二、系统要求

详见本手册《通科仿真软件产品系统配置》。

三、产品清单

软件光盘及光盘盒一套、用户手册一本、加密狗一支、外包装、出厂检验单、验收单。

四、实训项目

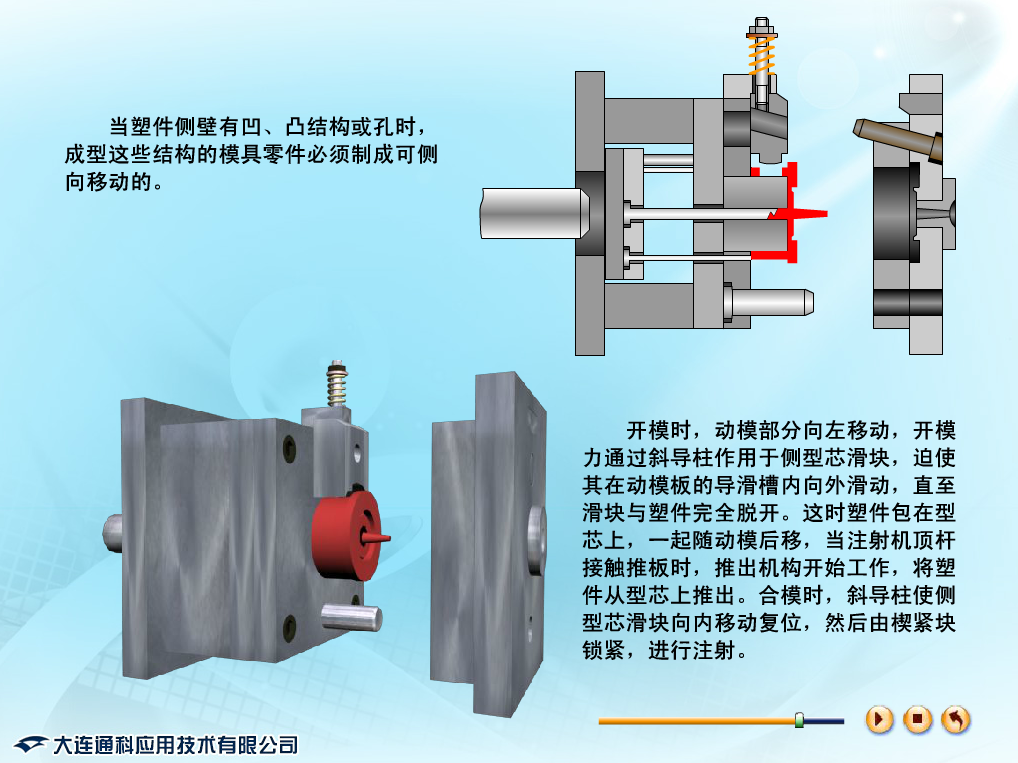

1．动作原理：U形件弯曲模、V形件弯曲模、电极板冲孔模、导柱冲裁模、倒装复合模、复合冲裁模、筒首次拉伸模、侧刃定位冲裁模、斜导柱侧向抽芯注射模、斜滑块侧向分型与抽芯注射模、摆钩双分型面注射模、弹簧拉杆双分注射模、定距导柱双分注射模、单分型面注射模、双分型面注射模骤。

2．模具图纸：技U形圆杆件弯曲模、V形弯曲模、侧刃定位连续冲裁模、倒装式复合冲裁模、圆筒形件二次拉装模、衬套翻边模、导正销定位连续冲裁模、灯罩缩口模装配图、电极板冲孔模、圆管件弯曲模、圆筒形件首次拉深模、罩盖胀形模、正装式复合冲裁模、斜滑块侧向分型与抽芯注射模、摆钩分型螺钉定距双分型面注射模、带有活动镶件的注射模、弹簧分型拉板定距式双分型面注射模、弹簧分型拉杆定距式双分型面注射模、定距导柱式双分型面注射模、角式注射机用注射模、斜导柱侧向分型与抽芯注射模、单分型面注射模。

3．基本工序：分离和成型工序。

4．拆卸实训：操作说明、认识工具、电极板冲孔模、侧刃定位连续冲裁模、倒装式复合冲裁模、定距导柱式双分型面注射模、弹簧分型拉杆定距式双分型面注射模、U形件弯曲模、斜导柱侧向分型与抽芯注射模、斜滑块侧向分型与抽芯注射模、倒装式复合冲裁模。

5．装配实训：电极板冲孔模、侧刃定位连续冲裁模、倒装式复合冲裁模。

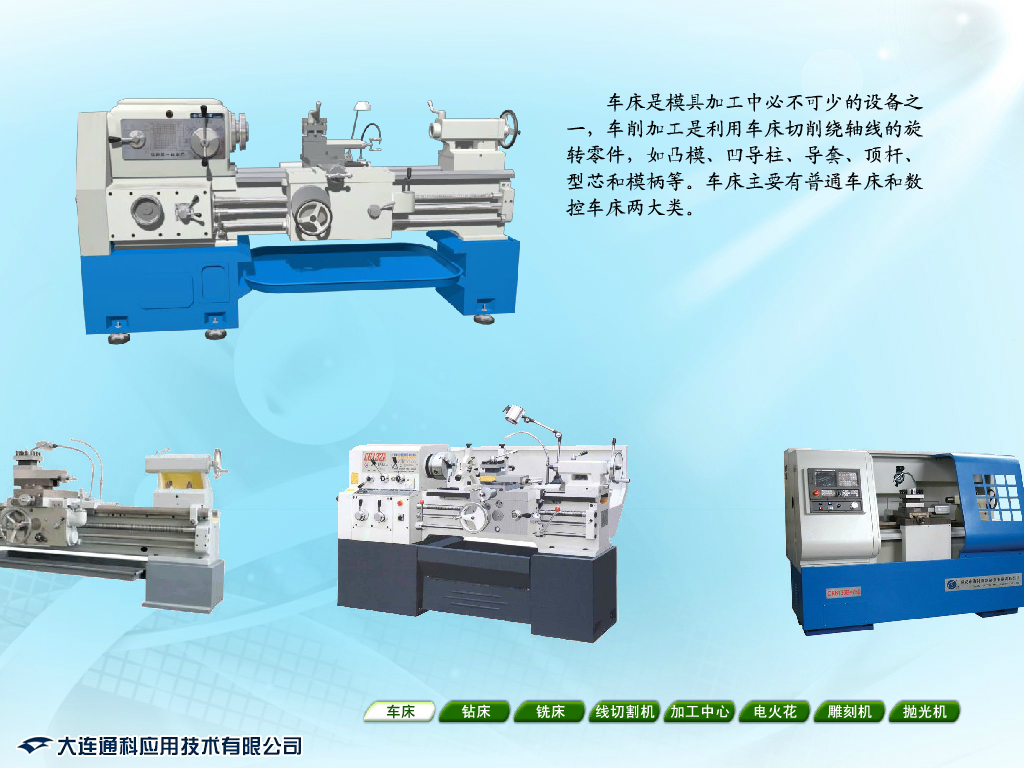

6．模具加工设备：车床、钻床、铣床、线切割机、加工中心、电火花、雕刻机、抛光机。

7．模具加工过程：凹模加工、凸凹模加工、型腔镶件的加工、型芯的加工。

8．注塑机与压力机：工作原理、冲压机工作过程、自动冲压机工作过程、工作原理、工作过程、工作仿真。

五、适用范围

本软件主要用于模具制造专业的仿真教学。也适用于加工制造类专业其它专业。本产品性能价格比极高，是加工制造类各专业仿真实训室不可缺少的主体软件之一。
