TK703 通科机械维修仿真实训软件

资料下载

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实训和鉴定设备通用技术规范》，城乡建设部、教育部相关专业教学大纲，为缓解我机械加工类专业传统实验实训教学环节的不足、提高学生的职业技能水平为目的而研制。内容包含CA6150机床和单级圆柱齿轮减速器二个实训单元，每个实训单元含有若干个实训项目，每个实训项目包含若干个典型的实训步骤。

软件以实际工程项目为主线，以施务为引领，突出技能训练；强调职场场景，全部训练在三维场景下进行；重视教学设计，不同的知识单元含有诸如CA6150机床拆卸、CA6150机床检测、减速器拆卸、减速器测量、减速器安装等多种情境和技能训练教学模块。软件采用三维可视化交互与虚拟现实技术而制作，具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示，可供学习者自行仿真训练。本产品性能价格比极高，是机械类各专业仿真实训中不可缺少的主体软件。

二、系统要求

详见本手册《通科仿真软件产品系统配置》。

三、产品清单

软件光盘及光盘盒一套、用户手册一本、加密狗一支、外包装、出厂检验单、验收单。

四、实训项目

1．CA6150车床

包括拆卸、检测。

仿真实训模块包括拆挂轮防护罩、拆挂轮架、拆主轮皮带、分离油泵上油管、分离回油管、拆主轴箱压板、拆床头闷头、打开电门箱盖、拆床头箱十字接头、拆床头箱、拆刀架、拆三杠支架、拆三杠、拆进给箱、拆中溜板丝杠、拆中溜板、拆冷却管、拆溜板箱、拆尾座、拆大拖板；G1（床身导轨调平）、G2（床鞍移动在水平面内的垂直度）、G3（尾座移动对床鞍移动的平行度）、G4（主轴的轴向窜动和主轴轴肩支撑面的跳动）、G5（主轴定心轴颈的径向圆跳动）、G6（主轴锥孔轴线的径向圆跳动）、G7（主轴轴线对床鞍移动的平行度）、G8（主轴顶尖的径向圆跳动）、G9（尾座套筒轴线对床鞍移动的平行度）G10（尾座套筒锥孔轴线对床鞍移动的平行度）、G11（尾座套筒锥孔轴线对床鞍移动的平行度）、G12（小滑板移动对主轴轴线的平行度）、G13（中滑板横向移动对主轴轴线的垂直度）、G14（丝杠的轴向窜动）G15（由丝杠所产生的螺距累积误差）。

2．单级圆柱齿轮减速器

包括拆卸、检测、安装

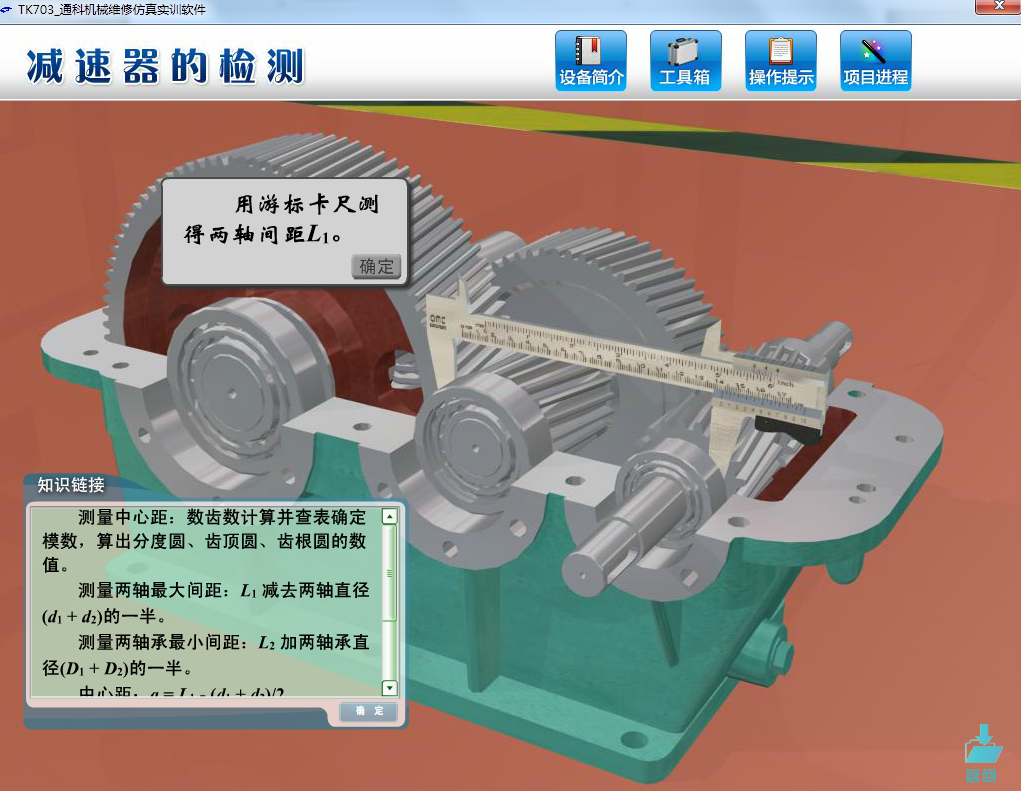

仿真实训模块包括拆卸前在端盖与上箱体之间用记号笔做记号、拆定位梢、拆轴承端盖螺丝、拆箱体紧固螺栓、拆卸轴承端盖、排出箱体内的润滑油、用小撬棍加皮带或结实的绳子拆上箱体、拆输入齿轮轴及齿轮轴承、拆一级变速齿轮、拆二级输出变速齿轮、用煤油清洗所有零部件；测量、计算齿轮两轴中心距、用压铅丝法检验齿侧间隙、接触精度的检验；安装二级输出变速齿轮，装配前轴承要家润滑剂、安装一级变速齿轮、安装输入齿轮轴及齿

轮轴承、用小撬棍加皮带或结实的绳子安装上箱体、安装定位梢、在轴承端盖接合面上加密封胶，安装轴承端盖、安装箱体紧固螺栓、安装承端盖螺丝、安装完毕，打开加油孔用油壶给齿轮加润滑油。

五、适用范围

本软件主要用于机械类专业（包括机械制造、机械设计、液压、机电一体化）、加工制造类专业及机电设备类等专业的仿真教学。
