TK206 通科维修电工虚拟实训室(标准版)软件V4.0
资料下载

一、产品概述
本产品是依据中华人民共和国劳动和劳动安全行业标准(LD/T81.2-2006)《“维修电工”职业技能实训和鉴定设备技术规范》采用三维仿真技术而研制的大型仿真实训软件,包括电工基础、仪器仪表、常用工具、导线连接、照明电路、电机与变压器、低压电器、电机控制电路、机床电路、PLC、电子元器件、电子电路等12个实训单元,基本涵盖了国家维修电工(中初级)鉴定考核的全部模块。具有职业性、情境性、交互性、工艺性和智能性。实训单元总共包含80余个典型的实训项目,每个项目又设有数目不等的多种训练任务如目的、电路、原理、布局、连线、仿真、排故、考考你等。为了便于区分初级工、中级工,在制作界面的颜色搭配上作出了标记。本产品性能价格比极高,是电工电子仿真实训室主体软件。


二、系统要求
详见本手册《通科仿真软件产品系统配置》。


三、产品清单
软件光盘及光盘盒一套、用户手册一本、加密狗一支、外包装、出厂检验单、验收单。


四、实训项目
1.电工基础:欧姆定律、基尔霍夫定律、电磁感应、功率因数的提高、负载星形接法、负载三角形接法。

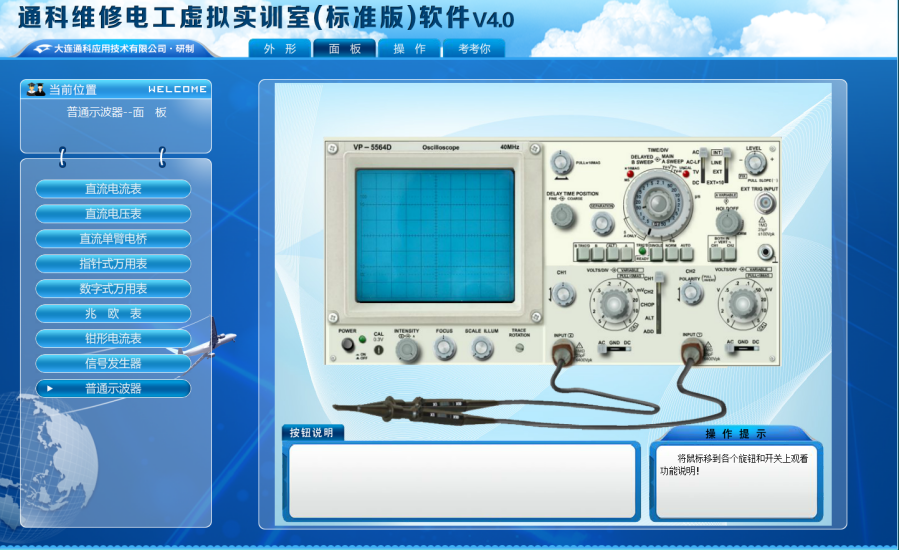

2.仪器仪表:直流电流表、直流电压表、直流单臂电桥、指针式万用表、数字式万用表、兆欧表、钳形电流表、信号发生器、普通示波器。
3.常用工具:验电笔、钢丝钳、旋具、电工刀、剥线钳、电烙铁、手电钻和冲击钻、梯子。
4.导线连接:导线简介、命名法、线材选用、导线连接、线头绝缘恢复。

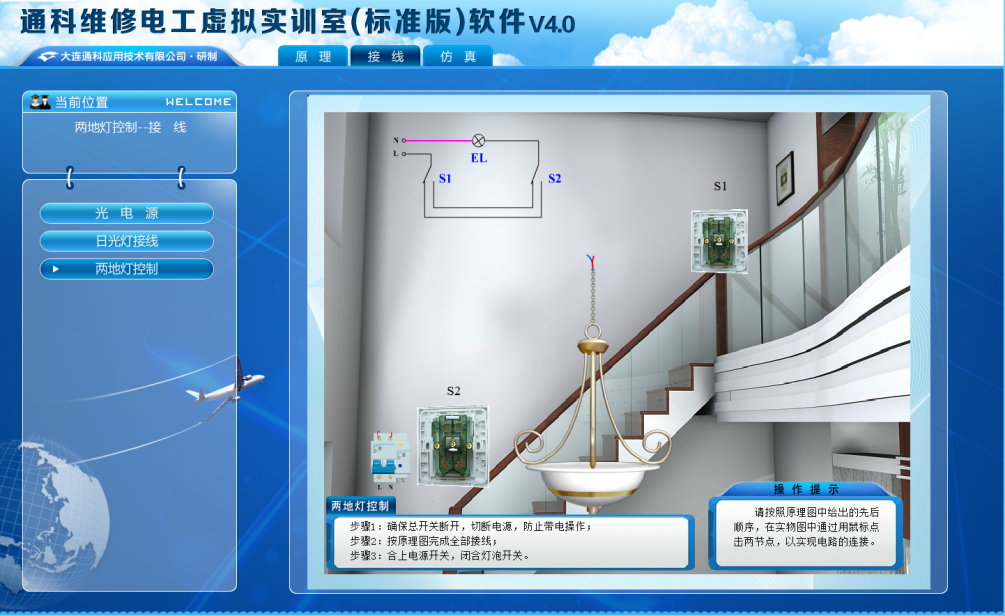

5.照明电路:电光源、日光灯接线、两地灯控制。
6.电机与变压器:单相异步电动机、三相异步电动机、直流电动机、伺服电动机、变压器、电流互感器、电压互感器。

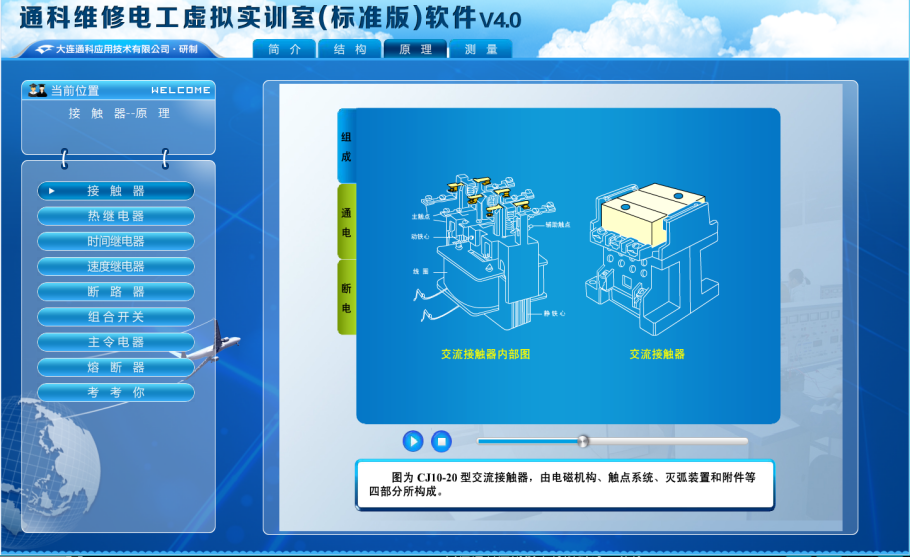

7.低压电器:接触器、热继电器、时间继电器、速度继电器、断路器、组合开关、主令电器、熔断器。
8.电机控制电路:异步电动机、连续控制、双重联锁、正反转控制、生产机械、行程控制、Y-Δ降压、启动控制、手动顺序、起动控制、反接制动控制、绕线式电动机、直流电机、调速控制、接线实操。
9.机床电路:C620车床、Z35钻床、模拟考工。
10.PLC:认识PLC、交通信号灯、可逆运行反接制动、Y-Δ降压起动。
11.电子器件:电阻器电位器、电容器、电感与小型、变压器、二极管、三极管、光电器件、晶闸管与单结管、集成电路。
12.电子电路:桥式整流电路、固定偏置电路、OTL功放电路、串联稳压电路、RC振荡电路、单结同步触发电路、宿舍灯控制电路。


五、适用范围
电工特种作业、维修电工、电工等职业培训与仿真技能鉴定,可用于机电技术应用、电气技术应用、机电一体化、电气自动化、生产过程自动化技术等专业学生的电工实验、电工技能实训教学,是电工电子实训中心的主体虚拟仿真实训软件。


六、所获荣誉
国家软件著作权,国家科技部科技创新基金,全国首届教育仿真软件评比一等奖。
